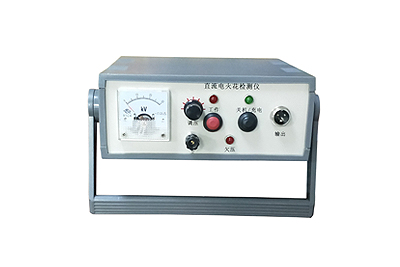

一、儀器概述

　　JG－3型直流電火花檢測儀可以對不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青和橡膠襯里等涂層進行質量檢測。當防腐層有質量問題時，如出現針孔、氣泡和裂紋，儀器將發出明亮的電火花，同時聲響報警。它采用鎳氫電池供電，該電池具有容量高、壽命長、重量輕、無污染、無記憶效應、可快速充放電等優點，該儀器穩定可靠，可廣泛用于化工、石油、橡膠、搪瓷行業，

　　主要技術性能：

　　適用檢測厚度：0.2～10mm（也可根據用戶需要提供檢測防腐層在10mm以上的儀器）

　　高壓探棒：2kv～30kv（±5%）（無級連續可調）

　　輸出高壓值直接指示

　　消耗功率：約6W

　　直流供電：12V

　　主機體積：190*180*80（mm）

　　主機重量：1.8kg

　　操作步驟：

　　操作前，先要熟悉各部件名稱功能。

　　（1）高壓指示表：其數值直接指示輸出的高壓（KV）;

　?。?）高壓調節旋鈕：調節高壓輸出的強弱，以適應不同防腐層檢測需要；

　?。?）功能選擇開關：具有工作、關、充電三檔功能；

　?。?）電源指示燈：電源開關打到工作時即亮；

　?。?）高壓探頭連接插座：用于連接高壓探頭及主機部分；

　?。?）接地座：用于連接地長線（10米）

　?。?）電池欠壓指示燈；

　?。?）充電指示燈

　　（9）報警孔：凡有高壓火花產生，由此發出聲音報警；

　　（10）充電插座；

　　（11）保險絲：電源保險絲此處為2A；

　　（12）探極連接端子：用于連接各種探極；

　?。?3）手柄：探測時用手握住此柄；

　?。?4）高壓開關：打開此開關，才能產生高壓；

　?。?5）連接電纜；

　　（16）高壓探頭連接插頭：此插頭與（5）插座連接。
